Рекуператор тепла своими руками

Как самостоятельно сделать пластинчатый рекуператор

Принудительная вентиляция гаража является на сегодня хотя и довольно дорогой, но в тоже время и самой эффективной системой воздухообмена, предназначенной для создания комфортных условий в гаражном помещении. В том случае, если у вас установлена вентиляция подобного типа – вы сможете воспользоваться определёнными ресурсами, скрытыми в самом принципе работы такой системы.

Под скрытыми ресурсами в данном случае следует понимать возможность рекуперации воздушных потоков, формируемых в оборудовании описанного выше типа.

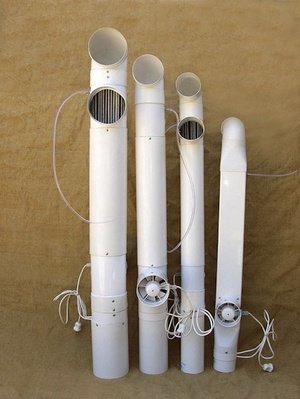

Принцип рекуперации воздуха в гараже

Понятие рекуперации, рассматриваемое в приложении к воздухообменным процессам, предполагает рекуператор частичный возврат тепла от удаляемых вытяжных потоков воздуха более холодным, приточным воздушным массам с целью его повторного использования.

Для реализации такого обмена необходимо встроить в систему вентиляции специальное теплообменное устройство (рекуператор), в котором бы эти разнонаправленные потоки воздуха смогли пересекаться между собой.

В этой статье мы рассмотрим вопрос о том, как обустроить в личном гаражном хозяйстве рекуператор своими руками, то есть попытаться максимально использовать всю накапливаемую в помещении тепловую энергию.

К настоящему времени специалистами разработан целый ряд конструкций рекуператоров, среди которых наибольшее распространение получили устройства следующих типов:

  • устройство рекуперации с теплообменником пластинчатого типа;
  • рекуператор с теплообменником роторного типа;
  • водяное рециркуляционное устройство.

Роторное устройство

Принцип работы

Установлено, что наиболее подходящим для самостоятельного изготовления вариантом является рекуператор пластинчатого типа, являющийся к тому же самым дешевым и простым в обслуживании. Вот почему все последующие главы мы посвятим именно этому типу теплообменника.

Пластинчатый тип

Изготовление устройства рекуперации воздуха следует начинать с подбора подходящего для него материала, в качестве которого можно использовать как листы оцинкованного железа, так и обычный текстолит (теплопроводность выбранного материала практически не влияет на эффективность работы рекуператора).

Изготовление

Сборка внутренней начинки рекуператора производится, как правило, в следующей последовательности:

  1. Подготовьте комплект пластин размером примерно 20х30 см, которые затем будут собираться в рабочие секции. В качестве прокладок, задающих промежутки между пластинами ячеек, вы можете использовать заготовки из технической пробки.
  2. Для образования рабочей секции вам необходимо будет сложить несколько пластин в одну пачку, проложив их с помощью прокладок, закреплённых на полиуретановый клей. Расстояние между соседними пластинками не должны быть менее 4 мм; при меньших значениях они будут препятствовать свободному движению воздушного потока, скорость которого в устройстве должна быть чуть больше 1 м/сек.

По окончании сборки секции все имеющиеся в ней монтажные щели необходимо будет залить силиконовым герметиком, приготовленном на основе нейтральных составляющих.

Порядок окончательной сборки устройства

Вид пластинчатого рекуператора

Внешний вид самодельного рекуператора пластинчатого (перекрёстно-точного) типа изображён на рисунке, приведённом выше.

Для окончательной сборки устройства вам необходимо будет произвести следующие операции:

  1. В качестве корпуса для рекуператора вы можете использовать любой подходящий по размеру жестяной короб.
  2. В одной из торцевых рёбер этого короба проделываются два отверстия под фирменные пластиковые фланцы, которые свободно можно приобрести в любом специализированном магазине. Естественно, что размеры этих отверстий должны соответствовать сечению приточной и вытяжной труб гаражного воздуховода.
  3. После высыхания силикона готовый пакет пластин можно будет уложить в жестяной короб и тщательно зафиксировать его там любым удобным для вас способом. Все имеющиеся монтажные щели можно заделать с помощью того же герметика.

Таким образом, вы получите устройство, на входе которого (в пространстве между пластинами) образуются перекрёстные потоки тёплого и холодного воздуха. Нагретый за счёт вытяжных (тёплых) потоков приточный (холодный) воздух поступает затем в гаражное помещение через выходные отверстия в пластинах, а отдавший часть тепла отработанный поток выводится наружу через специальный люк.

 Пластины для изготовления

Для получения требуемой эффективности работы устройства суммарная площадь всех пластин рекуператора не должна быть менее 3,3 м2.

Короб самодельного устройства можно изготовить также и из шлифованных МДФ — панелей, имеющих толщину порядка 2 см или из простого бруса. Для повышения герметичности устройства, а также в целях снижения шумов работающей системы внутреннюю поверхность его стенок следует проложить пластинами из минеральной ваты.
